1992年，港乐鼻祖之一、被谭校长尊为“歌神”的许冠杰宣布退出乐坛，在TVB举办了《许冠杰光荣引退汇群星》晚会。尾声时，他分享了一桩趣事。
他说，《急流勇退》本是写给张国荣作为退休纪念的。但后来从报纸上看到，张国荣自己已写了一首《风再起时》，于是“害羞”的许冠杰便再没提起此事。《急流勇退》就像歌名预示的那样，巧合地成了他写的最后一首歌，收录于最后一张大碟，并在引退晚会上送给了自己。

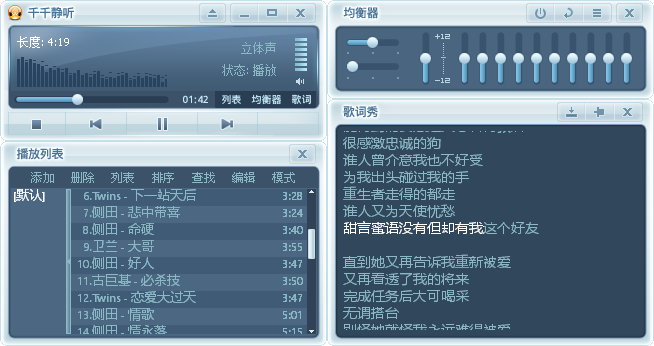

不过，我的关注点落在了他口中的“大碟”上。我一直好奇那是什么。从我听歌起，接触的就是数字音乐——从网站下载音乐文件，用千千静听播放，那个界面，真是满满的古早梦核感。
后来流媒体兴起，下载听歌渐渐成为过去。点一下就能播，歌单云端同步，方便又快捷。直到有次朋友买了张专辑，没有CD播放器，听说电脑能导出音频，便请我帮忙。那次我才真正弄懂“大碟”与“专辑”的含义。

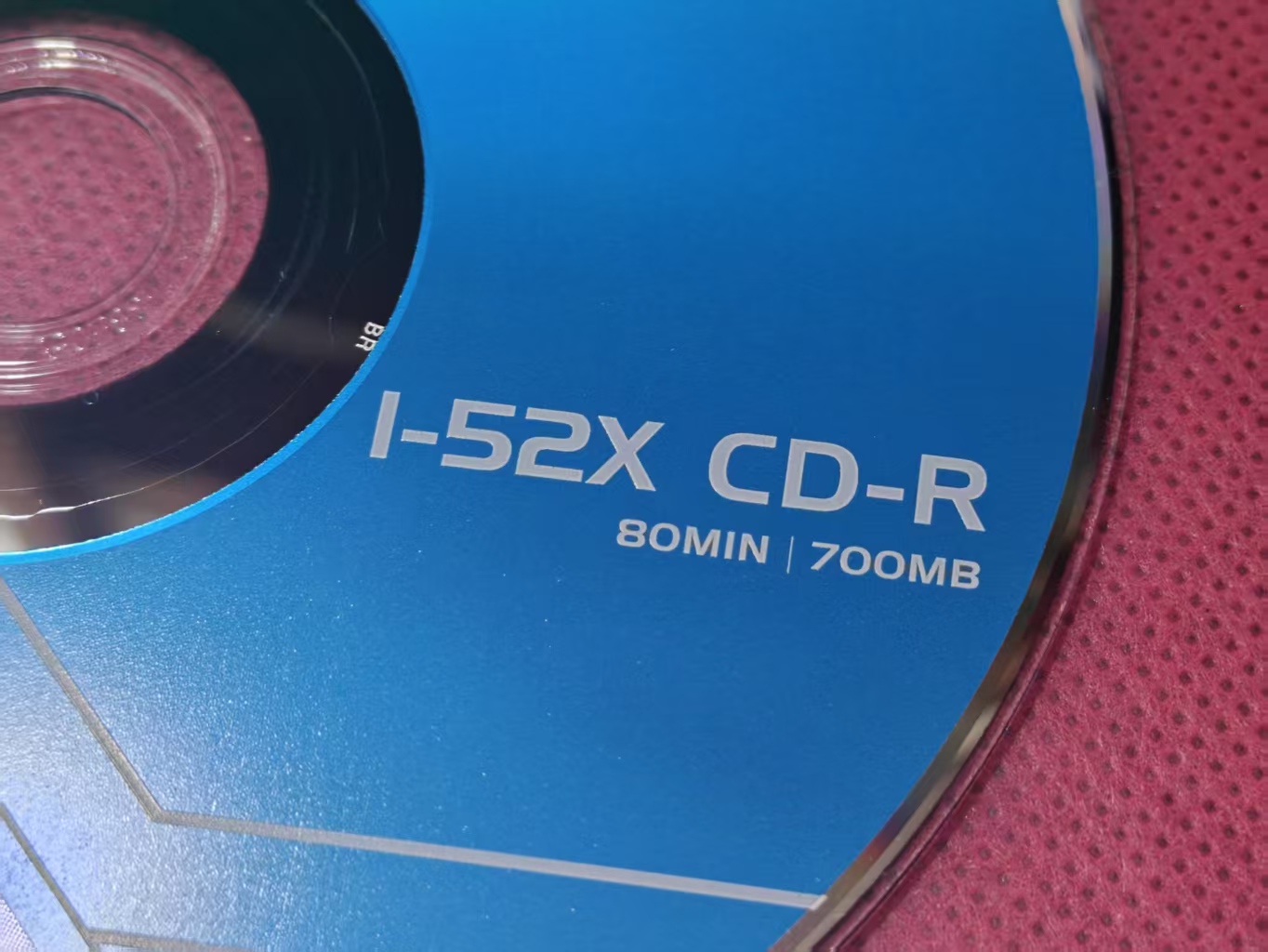

流媒体时代，我们听歌几乎都是碎片化的，偏爱哪首就收藏哪首。可在CD、黑胶统治的实体唱片年代，唱片公司很少单独发行单曲碟。背后是实实在在的成本考量：一张标准CD能刻录74分钟音频，可放下十几首歌。
如果只刻一两首单曲就单独发售，盘片、外壳、印刷、包装、物流——所有成本摊不开，极度浪费，售价会高得离谱，无论唱片公司还是听众都无法接受。只有将十首左右的作品整合收录，填满碟片合理容量，才能压缩单首歌的分摊成本，让定价亲民、量产可控。这是唱片工业最基础的商业逻辑。
除去成本，专辑更是歌手的完整创作故事。一张大碟有统一的风格、概念和情绪线，曲目顺序精心编排——有铺垫、有高潮、有收尾，是连贯的听觉叙事，而非零散歌曲的堆砌。
时间飞逝。当年那台陪我很久的老电脑早已卡顿老旧，一次大扫除时，我索性把它当废品扔了。但不知为何，我拆下了光驱，保存至今。
偶然翻出这台老光驱，我才发现：机身面板上自带3.5mm耳机孔、音量旋钮，还有简单的播放控制按键。原来它完全可以脱离电脑独立使用。这么实用的设计，当年的我竟从未留意。

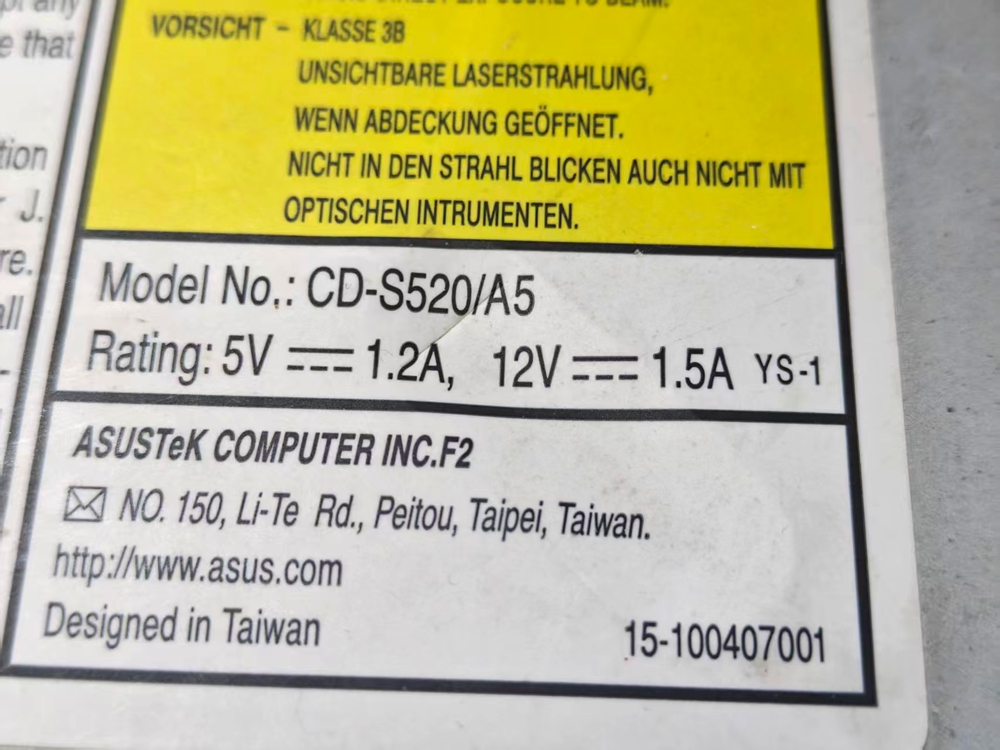

但它只有一个二合一的播放/切歌按键，功能简陋，当正经CD机用实在谈不上优雅。而且光驱需要12V与5V双路供电，接线繁琐，日常摆放和使用都很不方便。

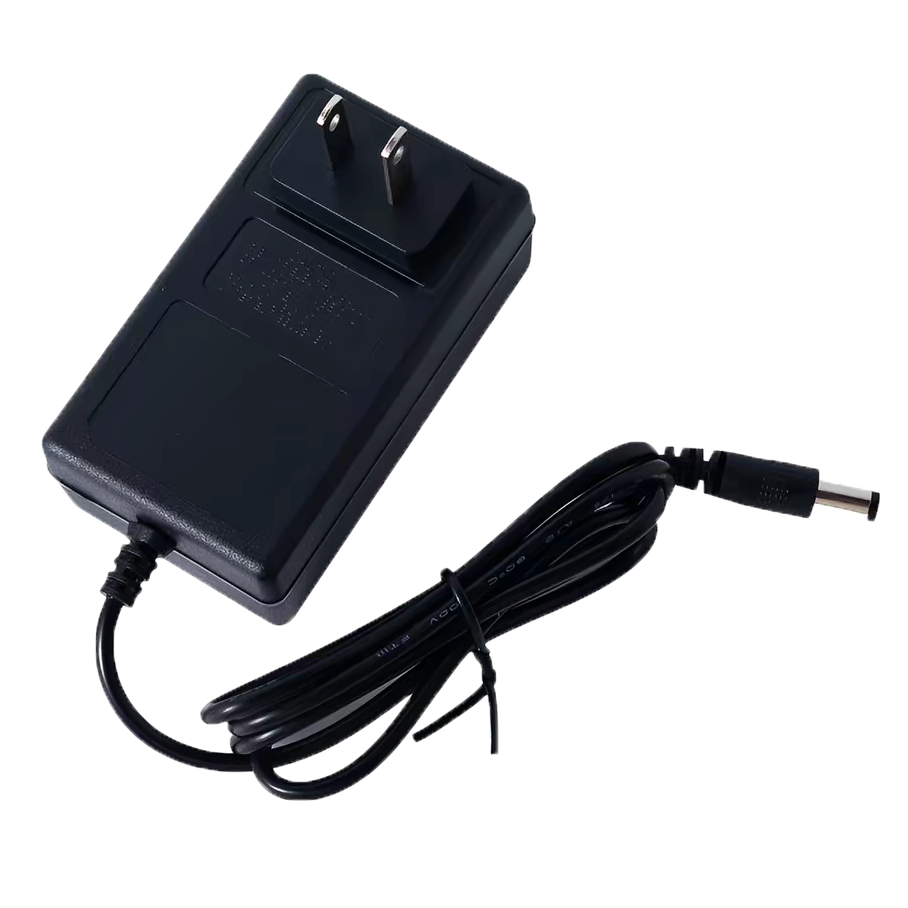

所以，要改造这台老光驱，必须解决两个问题：播放控制与电源。电源最好办——买个12V直流电源，再用经典的LM2596降压到5V，这样12V和5V就都有了。看机身上的供电要求，3A的电源就足够，还有一点冗余。
我起初天真地以为，光驱主控板本身就预留了扩展按键接口，只是原厂没引出，稍加接线就能完善操控。拆开后才发现想得太简单。只好上网翻资料，没想到早有前辈做过同款改造。
他的方案是用AT89C52单片机做主控，依靠公开的ATAPI、MMC协议文档，实现了光驱音乐播放控制。但参考后发现，他开源的代码完成度很低，功能简陋——没有音量控制，也没有播放模式等基础功能，远达不到我想要的使用体验。
于是，借助前辈分享的协议资料作参考，我决定从零开始自研开发，亲手编写程序、搭建电路，打造一台属于自己的光驱专用音乐控制器。
说干就干。要实现光驱的完整播放控制，核心在于与它通信。IDE光驱用的是ATAPI协议，底层是并行总线——这和咱们平时熟悉的I2C、SPI完全是两个世界。
I2C、SPI是串行协议，一根数据线一位一位地传，优雅、省脚、省脑子。而并行总线呢？一次传16位数据，数据线、地址线、状态线、控制线……一大堆引脚同时干活。你得精确控制每条线的时序，什么时候写、什么时候读、什么时候中断，稍有一点偏差，光驱就根本不搭理你。
更要命的是，ATAPI和MMC协议栈的文档动辄几百页，全是英文，寄存器、命令、响应包结构密密麻麻。我花了整整两周，才把最小可用协议栈跑通——从识别光驱、读取光盘目录，到播放、暂停、切歌、获取曲目时长，一步步啃下来。那种感觉，就像在跟一个90年代的固执工程师对话，他说：“你得按我的规矩来，少一个字节都不行。”
搞定通信只是第一步。我还想给这台播放器加个屏幕，显示歌曲序号、播放时间，甚至是一些小图标和中文字符。但问题来了：我用的单片机片上Flash只有8KB。
8KB什么概念？一首低码率的MP3都塞不进去。而一个16×16的中文字库就要几十KB。显然，完整字库想都别想。
于是我开始“挤牙膏”。首先，英文和数字用5×7点阵，每个字符只占5字节。常用图标——播放、暂停、上一首、下一首、光盘、文件夹——自己手绘点阵，一个图标也就十几个字节。中文字符呢？我只把需要的几个字做进程序里，比如“歌”“曲”“时”“分”“秒”“播放中”。每个字16×16点阵占32字节，十个字也就320字节。
再加上精简的菜单逻辑、状态机复用、代码反复重构……最终整个固件塞进了7.8KB。那种感觉，就像玩俄罗斯方块到最后一行，恰好消掉，舒坦。
硬件搞定了，固件硬挤出来了，接下来就是PCB打板。
这次我给自己定了一个原则：全部用插接件。不是说贴片元件不好，而是我这种手残党，0402、0603的电阻电容，风枪一吹就飞，烙铁一拖就连锡，调试的时候随便丢一个都找不着。所以这次我彻底妥协了能用插接件，就坚决不贴片。
于是板子上你看得见的：电阻是1/4W的色环电阻，电容是瓷片或者小型电解，主控芯片用的DIP封装的STC51，晶振是圆柱形直插，屏幕是排针排母对插，按键是6×6×7的轻触开关，红外接收头、编码器、DC电源插座、IDE接口的简易牛角座……清一色直插。
